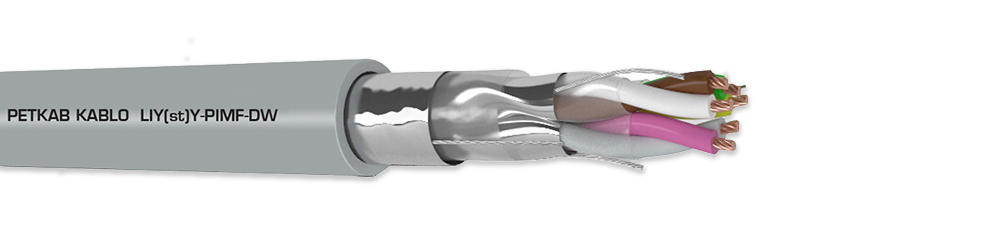

LIY(st)Y-PİMF/DW

İLGİLİ STANDART	VDE 0812, TSEK
İLETKEN	TS EN 60228, VDE 0295 Class-5 Tavlı bakır tel (≤ 0,34mm² SnCu)
YALITKAN	PVC (polyvinyl chloride)  TS EN 50290-2-21
DAMAR RENKLERİ	DIN 47100

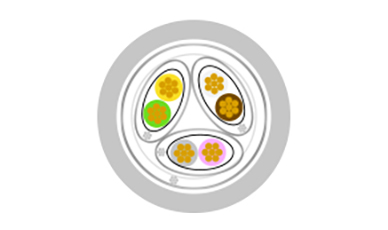

BÜKÜM	Damarlar çift bükülü, perler katlar şeklinde bükülü
BİREYSEL EKRAN	Aluminyum Folyo ve kalaylı Toprak teli
GENEL EKRAN	Aluminyum Folyo ve kalaylı Toprak teli
ARA KILIF	-
GENEL EKRAN-ZIRH	-
KILIF	PVC (polyvinyl chloride)  TS EN 50290-2-22

KOD			Çap Ø mm	Ağırlık Kg/Km
0213 03 02	LIY(st)Y-PİMF DW	2 x 2 x 0,22 mm²	3,6	17
0213 03 03	LIY(st)Y-PİMF DW	3 x 2 x 0,22 mm²	3,8	24
0213 03 04	LIY(st)Y-PİMF DW	4 x 2 x 0,22 mm²	4,2	29
0213 03 05	LIY(st)Y-PİMF DW	5 x 2 x 0,22 mm²	4,6	35
0213 03 06	LIY(st)Y-PİMF DW	6 x 2 x 0,22 mm²	4,9	41
0213 03 07	LIY(st)Y-PİMF DW	7 x 2 x 0,22 mm²	4,9	42
0213 03 08	LIY(st)Y-PİMF DW	8 x 2 x 0,22 mm²	5,8	59
0213 03 10	LIY(st)Y-PİMF DW	10 x 2 x 0,22 mm²	6,2	59
0213 03 12	LIY(st)Y-PİMF DW	12 x 2 x 0,22 mm²	6,4	68
0213 03 14	LIY(st)Y-PİMF DW	14 x 2 x 0,22 mm²	6,8	79
0213 03 16	LIY(st)Y-PİMF DW	16 x 2 x 0,22 mm²	7,2	88
0213 03 18	LIY(st)Y-PİMF DW	18 x 2 x 0,22 mm²	7,6	99
0213 03 20	LIY(st)Y-PİMF DW	20 x 2 x 0,22 mm²	8	109
0213 03 25	LIY(st)Y-PİMF DW	25 x 2 x 0,22 mm²	9	137
0213 05 02	LIY(st)Y-PİMF DW	2 x 2 x 0,34 mm²	4	21
0213 05 03	LIY(st)Y-PİMF DW	3 x 2 x 0,34 mm²	4,4	29
0213 05 04	LIY(st)Y-PİMF DW	4 x 2 x 0,34 mm²	4,7	36
0213 05 05	LIY(st)Y-PİMF DW	5 x 2 x 0,34 mm²	5,1	44
0213 05 06	LIY(st)Y-PİMF DW	6 x 2 x 0,34 mm²	5,6	54
0213 05 07	LIY(st)Y-PİMF DW	7 x 2 x 0,34 mm²	5,6	55
0213 05 08	LIY(st)Y-PİMF DW	8 x 2 x 0,34 mm²	6,7	79
0213 05 10	LIY(st)Y-PİMF DW	10 x 2 x 0,34 mm²	7,1	78
0213 05 12	LIY(st)Y-PİMF DW	12 x 2 x 0,34 mm²	7,4	90
0213 05 14	LIY(st)Y-PİMF DW	14 x 2 x 0,34 mm²	7,8	104
0213 05 16	LIY(st)Y-PİMF DW	16 x 2 x 0,34 mm²	8,2	116
0213 05 18	LIY(st)Y-PİMF DW	18 x 2 x 0,34 mm²	8,8	133
0213 05 20	LIY(st)Y-PİMF DW	20 x 2 x 0,34 mm²	9,3	146
0213 05 25	LIY(st)Y-PİMF DW	25 x 2 x 0,34 mm²	10,4	183
0213 56 02	LIY(st)Y-PİMF DW	2 x 2 x 0,50 mm²	4,8	27
0213 56 03	LIY(st)Y-PİMF DW	3 x 2 x 0,50 mm²	5,1	42
0213 56 04	LIY(st)Y-PİMF DW	4 x 2 x 0,50 mm²	5,7	50
0213 56 05	LIY(st)Y-PİMF DW	5 x 2 x 0,50 mm²	6,2	65
0213 56 06	LIY(st)Y-PİMF DW	6 x 2 x 0,50 mm²	6,8	76
0213 56 07	LIY(st)Y-PİMF DW	7 x 2 x 0,50 mm²	6,8	77
0213 56 08	LIY(st)Y-PİMF DW	8 x 2 x 0,50 mm²	8,1	117
0213 56 10	LIY(st)Y-PİMF DW	10 x 2 x 0,50 mm²	8,8	112
0213 56 12	LIY(st)Y-PİMF DW	12 x 2 x 0,50 mm²	9,1	135
0213 56 14	LIY(st)Y-PİMF DW	14 x 2 x 0,50 mm²	9,6	147
0213 56 16	LIY(st)Y-PİMF DW	16 x 2 x 0,50 mm²	10,3	169
0213 56 18	LIY(st)Y-PİMF DW	18 x 2 x 0,50 mm²	10,8	197
0213 56 20	LIY(st)Y-PİMF DW	20 x 2 x 0,50 mm²	11,4	207
0213 56 25	LIY(st)Y-PİMF DW	25 x 2 x 0,50 mm²	12,7	286
0213 57 02	LIY(st)Y-PİMF DW	2 x 2 x 0,75 mm²	5,2	36
0213 57 03	LIY(st)Y-PİMF DW	3 x 2 x 0,75 mm²	5,7	51
0213 57 04	LIY(st)Y-PİMF DW	4 x 2 x 0,75 mm²	6,2	59
0213 57 05	LIY(st)Y-PİMF DW	5 x 2 x 0,75 mm²	6,8	79
0213 57 06	LIY(st)Y-PİMF DW	6 x 2 x 0,75 mm²	7,4	95
0213 57 07	LIY(st)Y-PİMF DW	7 x 2 x 0,75 mm²	7,4	103
0213 57 08	LIY(st)Y-PİMF DW	8 x 2 x 0,75 mm²	9	147
0213 57 10	LIY(st)Y-PİMF DW	10 x 2 x 0,75 mm²	9,6	141
0213 57 12	LIY(st)Y-PİMF DW	12 x 2 x 0,75 mm²	10,2	178
0213 57 14	LIY(st)Y-PİMF DW	14 x 2 x 0,75 mm²	10,6	191
0213 57 16	LIY(st)Y-PİMF DW	16 x 2 x 0,75 mm²	11,2	215
0213 57 18	LIY(st)Y-PİMF DW	18 x 2 x 0,75 mm²	11,8	239
0213 57 20	LIY(st)Y-PİMF DW	20 x 2 x 0,75 mm²	12,6	268
0213 57 25	LIY(st)Y-PİMF DW	25 x 2 x 0,75 mm²	14,1	334
0213 58 02	LIY(st)Y-PİMF DW	2 x 2 x 1,00 mm²	5,6	43
0213 58 03	LIY(st)Y-PİMF DW	3 x 2 x 1,00 mm²	6	58
0213 58 04	LIY(st)Y-PİMF DW	4 x 2 x 1,00 mm²	6,6	77
0213 58 05	LIY(st)Y-PİMF DW	5 x 2 x 1,00 mm²	7,2	96
0213 58 06	LIY(st)Y-PİMF DW	6 x 2 x 1,00 mm²	7,9	127
0213 58 07	LIY(st)Y-PİMF DW	7 x 2 x 1,00 mm²	7,9	119
0213 58 08	LIY(st)Y-PİMF DW	8 x 2 x 1,00 mm²	9,5	176
0213 58 10	LIY(st)Y-PİMF DW	10 x 2 x 1,00 mm²	10,4	173
0213 58 12	LIY(st)Y-PİMF DW	12 x 2 x 1,00 mm²	10,8	208
0213 58 14	LIY(st)Y-PİMF DW	14 x 2 x 1,00 mm²	11,3	227
0213 58 16	LIY(st)Y-PİMF DW	16 x 2 x 1,00 mm²	11,9	279
0213 58 18	LIY(st)Y-PİMF DW	18 x 2 x 1,00 mm²	12,7	300
0213 58 20	LIY(st)Y-PİMF DW	20 x 2 x 1,00 mm²	13,6	335
0213 58 25	LIY(st)Y-PİMF DW	25 x 2 x 1,00 mm²	15,2	406
0213 59 02	LIY(st)Y-PİMF DW	2 x 2 x 1,50 mm²	6,7	59
0213 59 03	LIY(st)Y-PİMF DW	3 x 2 x 1,50 mm²	7,2	81
0213 59 04	LIY(st)Y-PİMF DW	4 x 2 x 1,50 mm²	7,9	107
0213 59 05	LIY(st)Y-PİMF DW	5 x 2 x 1,50 mm²	8,9	135
0213 59 06	LIY(st)Y-PİMF DW	6 x 2 x 1,50 mm²	9,6	164
0213 59 07	LIY(st)Y-PİMF DW	7 x 2 x 1,50 mm²	9,6	170
0213 59 08	LIY(st)Y-PİMF DW	8 x 2 x 1,50 mm²	11,6	242
0213 59 10	LIY(st)Y-PİMF DW	10 x 2 x 1,50 mm²	12,6	254
0213 59 12	LIY(st)Y-PİMF DW	12 x 2 x 1,50 mm²	13,1	311
0213 59 14	LIY(st)Y-PİMF DW	14 x 2 x 1,50 mm²	13,9	332
0213 59 16	LIY(st)Y-PİMF DW	16 x 2 x 1,50 mm²	14,9	381
0213 59 18	LIY(st)Y-PİMF DW	18 x 2 x 1,50 mm²	15,8	434
0213 59 20	LIY(st)Y-PİMF DW	20 x 2 x 1,50 mm²	16,7	486
0213 59 25	LIY(st)Y-PİMF DW	25 x 2 x 1,50 mm²	18,4	590
0213 60 02	LIY(st)Y-PİMF DW	2 x 2 x 2,50 mm²	7,8	84
0213 60 03	LIY(st)Y-PİMF DW	3 x 2 x 2,50 mm²	8,3	117
0213 60 04	LIY(st)Y-PİMF DW	4 x 2 x 2,50 mm²	9,4	171
0213 60 05	LIY(st)Y-PİMF DW	5 x 2 x 2,50 mm²	10,4	210
0213 60 06	LIY(st)Y-PİMF DW	6 x 2 x 2,50 mm²	11,3	243
0213 60 07	LIY(st)Y-PİMF DW	7 x 2 x 2,50 mm²	11,3	275
0213 60 08	LIY(st)Y-PİMF DW	8 x 2 x 2,50 mm²	13,8	363
0213 60 10	LIY(st)Y-PİMF DW	10 x 2 x 2,50 mm²	15	370
0213 60 12	LIY(st)Y-PİMF DW	12 x 2 x 2,50 mm²	15,5	449
0213 60 14	LIY(st)Y-PİMF DW	14 x 2 x 2,50 mm²	16,5	501
0213 60 16	LIY(st)Y-PİMF DW	16 x 2 x 2,50 mm²	17,4	564
0213 60 18	LIY(st)Y-PİMF DW	18 x 2 x 2,50 mm²	18,3	630
0213 60 20	LIY(st)Y-PİMF DW	20 x 2 x 2,50 mm²	19,4	691
0213 60 25	LIY(st)Y-PİMF DW	25 x 2 x 2,50 mm²	21,4	848

BÜKÜLME ÇAPI	7,5x kablo çapı
ÇALIŞMA GERİLİMİ	300 V (0,14-0,22 mm²) 500 V (0,25-1,0 mm²) 900V (1,5-2,5 mm²)
TEST GERİLİMİ	800 V (0,14-0,22 mm²) 1200V (0,25+1,0mm²) 2500V (≥1,5mm²)
ÇALIŞMA SICAKLIĞI
HAREKETLİ KULLANIM	-5 / +70ºC
SABİT KULLANIM	-30 / +70ºC
YALITIM DİRENCİ	min. 200 MΩkm
ALEV GECİKTİRME	EN 60332-1, IEC 60332-3-24, EN 50266-1

Bu kablo genel aluminyum folyo ekranlı, perli yapıda, bireysel aluminyum folyo ekranlı ve her perdeki toprak iletkenli yapısıyla analog ve düşük frekanslı dijital sinyallerin aktarımında mükemmel sonuç verir. Dış ortam içi
